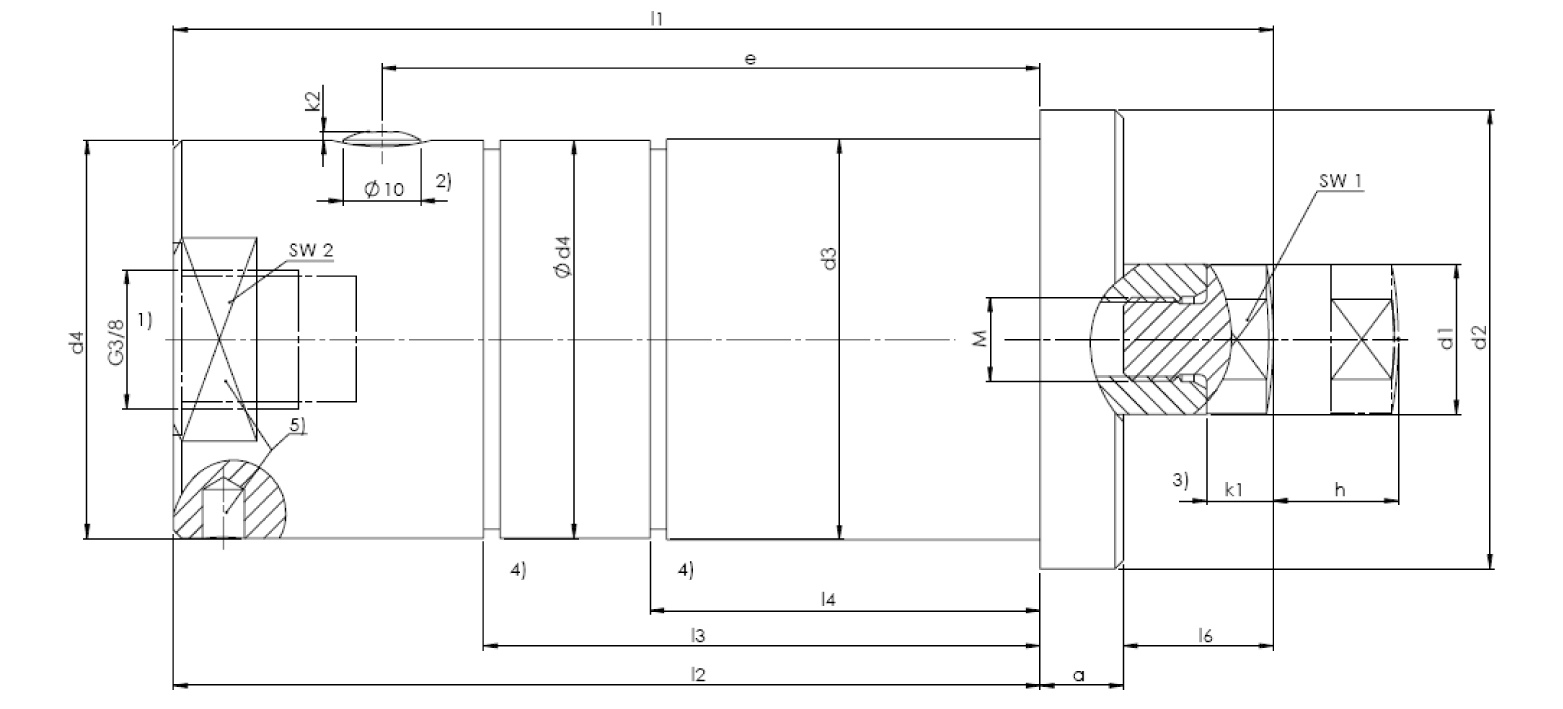

Druckzylinder HZDa
Die Zylinder dieser Baureihe sind einfachwirkende Druckzylinder mit Rückholfeder. Für den einwandfreien Ölrückfluss darf die Rückstellkraft der Feder nicht durch zusätzlich angekoppelte Spanneisen oder Spannhebel geschwächt werden.
Einbaulage: beliebig
Druckmittel: Hydrauliköl
Nenndruck: 400 bar
Betriebsdruck: 0 bis 400bar
Druckmitteltemperaturbereich: -20°C bis +60°C, andere Temperaturenbereiche auf Anfrage
1) Druckleitungsanschluss für EO-Einschraubverschraubungen, Baureihe S (schwer)
2) Entlüftungsschraube M5 x 6; muss im waagerechtem Einbau oben liegen.
3) Eingeschraubte Druckstücke; ab Baugröße HZDa 1600.
4) Seegeringnuten nach DIN 471, Durchmesser d3. Auf Wunsch werden passende Seegerringe mitgeliefert.
5) Schlüsselfläche, bzw. Bohrung im Zylindermantel, zum Festhalten bei Montage der Einschraubverschraubungen.
6) Druckzylinder mit größeren Hublängen auf Anfrage.

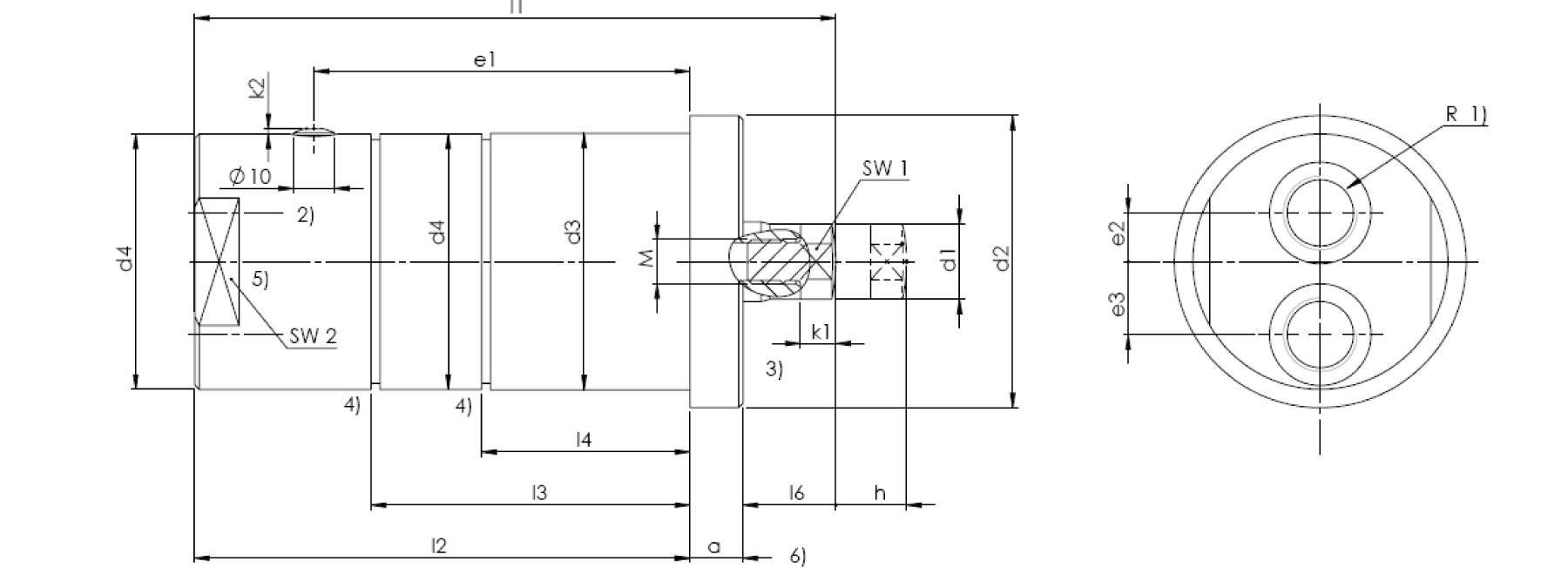

Druckzylinder HZDZ
Die Zug- und Druckzylinder der Baureihe HZDZ sind nach ihrem Aufbau doppelwirkende Hydraulikzylinder. Die Zug- und Druckkraft, der Nenndruck und der Hub sind nach DIN 323 abgestuft.

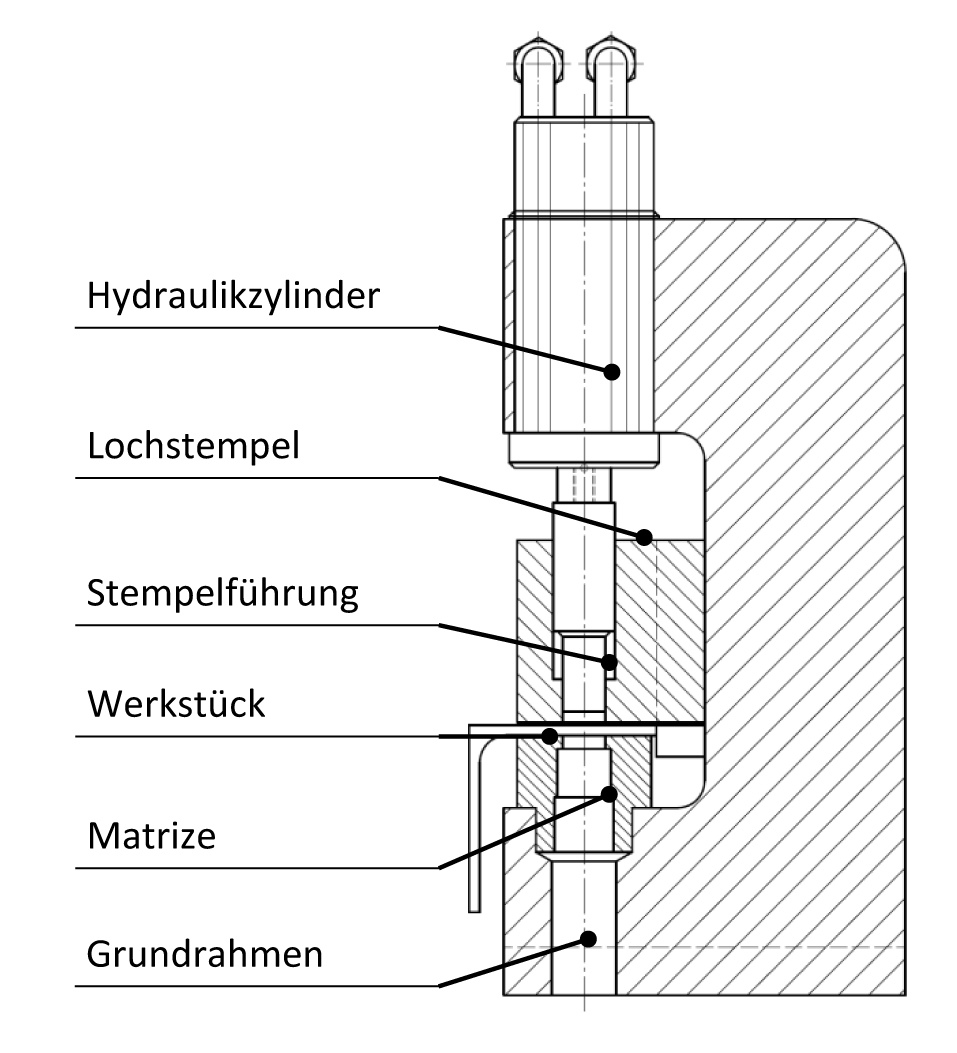

Ihr Einsatz erfolgt vor allem dort, wo kleinste und genau bestimmte Rückzugzeiten gefordert werden, z.B. bei Taktstraßen.
Die gehärteten Druckstücke der Kolbenstange sind austauschbar.
Einbaulage: beliebig
Druckmittel: Hydrauliköl
Nenndruck: 400 bar
Betriebsdruck: 0…400 bar
Druckmitteltemperaturbereich -20 °C … +60 °C, andere Temperaturbereiche auf Anfrage.
1) Entlüftungsschraube M5 x 6; muss bei waagerechtem Einbau oben liegen.
2) Eingeschraubte Druckstücke
3) Seegerringnuten nach DIN 471, für Durchmesser d3. Auf Wunsch werden passende Seegeringe mitgeliefert.
4) Die Druckkraft eines Zylinders entspricht der Zugkraft des nächst größeren Zylinders. Zur Nutzkraftbestimmung ist deshalb die jeweilige Gerade für die Kolbeseite wie auch für die Stangenseite des nächst größeren Zylinders gültig.
5) Zug- und Druckzylinder mit der größeren Hublänge und größeren Druckkräften auf Anfrage
