Spannschraube SD und SD-A
Spannschrauben, Typ SD, werden an Dreh- und Schleifmaschinen zur Stahlhalter, Blockschieber- und Meisselklemmung, im Vorrichtungsbau, Sondermaschinen- und Betriebs-mittelbau eingesetzt.
Das Spanelement wird von Hand aufgeschraubt. Mit dem Bedienungsschlüssel erfolgt über den Exzenter die Kraftspannung. Nach der Rechtsdrehung um 180° bis zum Anschlag ist der max. Spandruck erreicht. Schlüsselverlängerungen sind nicht erforderlich.
Das Lösen erfolgt in umgekehrter Reihenfolge.

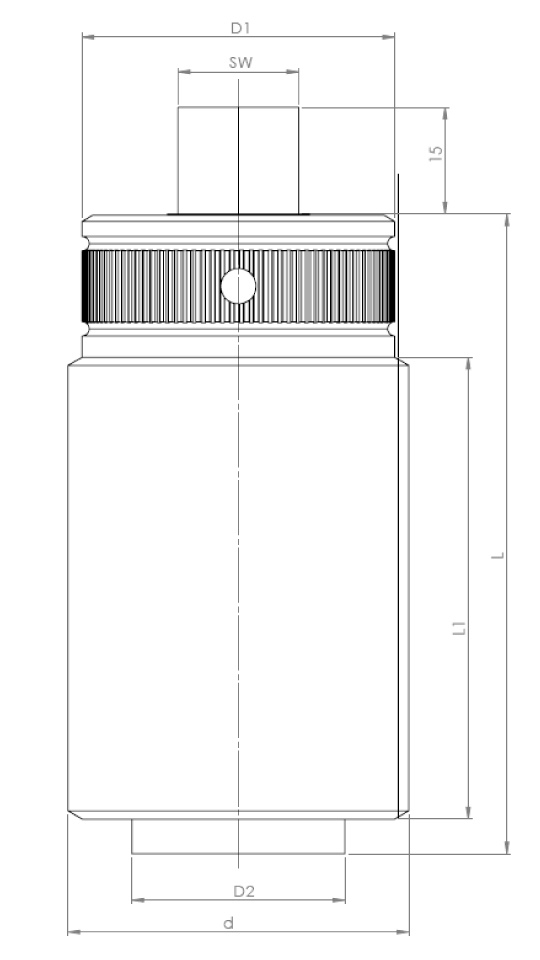

Typ SD
Schnellspannschraube mit Aussengewinde
Für die sachgemäße Bedienung der Schnellspannschraube Typ SD empfehlen wir die Verwendung der Bedienelemente:
– Bestell-Nr. BZS für die Vorspannung
– Bestell-Nr. BPS oder
– Bestell-Nr. BDS für die Kraftspannung.

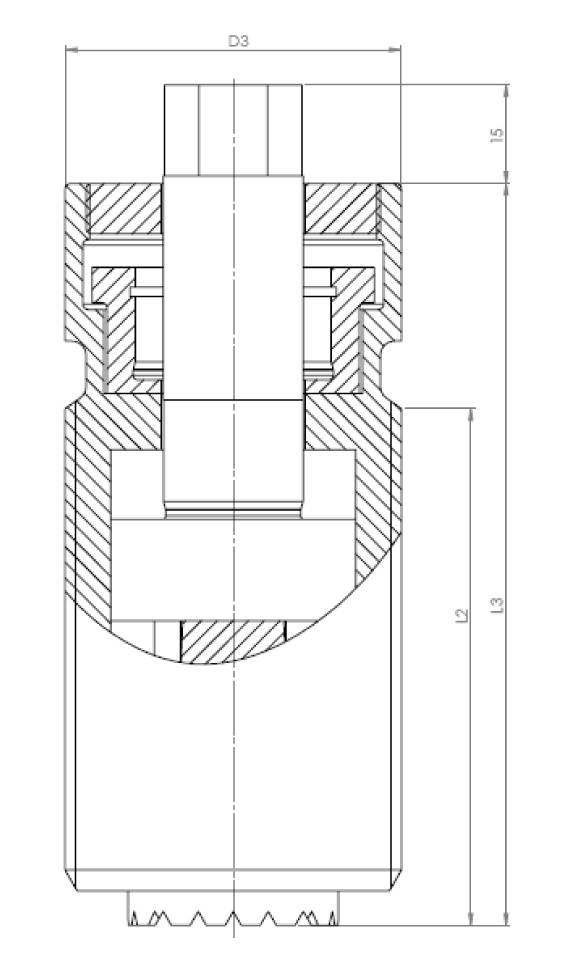

Typ SD-A
Bei der Spanschraube, Typ SD-A, geschieht das Zustellen, Vorspannen und Kraftspannen mittels eines Bedienelementes. Bei Erreichung der Vorspannkraft wird das eingestellte Reib- Bzw. Kupplungsmoment überschritten und die Kraftspannung über das Kniehebelsystem.
