Mechanische Spannspindeln
In der Spannspindel, Typ OSP-I und OSP-IS, ist der Druckübersetzer, Typ KSP, integriert. Hier sind Spannkräfte bis 400 kN erreichbar. Diese Spannspindeln sind für höchste Ausrichtegenauigkeit mit hoher Steifigkeit geeignet. Zusätzlich ist bei dem Typ OSP-IS eine mechanische Abstützung für höchste statische Belastungen möglich.
Bei den Spannspindeln, Typ OSP-IA, handelt es sich im Krafterzeuger, bei der die Spannrichtung sowohl von außen nach innen, als auch von innen nach außen möglich ist. Die Spannspindel, Typ OSP-IA, ist mit dem Kraftverstärker, Typ KSP, ausgerüstet.
Für die sachgemäße Bedienung der Spannspindel Typ OSP-I und OSP-IS empfehlen wir die Verwendung der Bedienelemente:
– Bestell-Nr. BPS zum Vorspannen
– Bestell-Nr. BDS zum Kraftspannen.
Mechanische Spannspindel KSP-I
Höhere Steifigkeit, höhere statische Belastbarkeit, Selbsthemmung in jeder Stellung, leichtere, handliche Bedienung und grösserer Kraftweg zeichnen diese Spannspindel besonders aus.
Hierdurch ergeben sich kostengünstigere Konstruktion und Fertigung bei Klauenkästen und Planscheiben. Als Kraftverstärker ist das Bauelement, Typ PI, austauschbar integriert.
Mechanische Spannspindel KSP-IS
Für höchste statische Belastungen kann diese Spindel mit mechanischer Abstützung ausgerüstet werden. Die Belastung der Spindel wird direkt in das Stützlager abgeleitet.

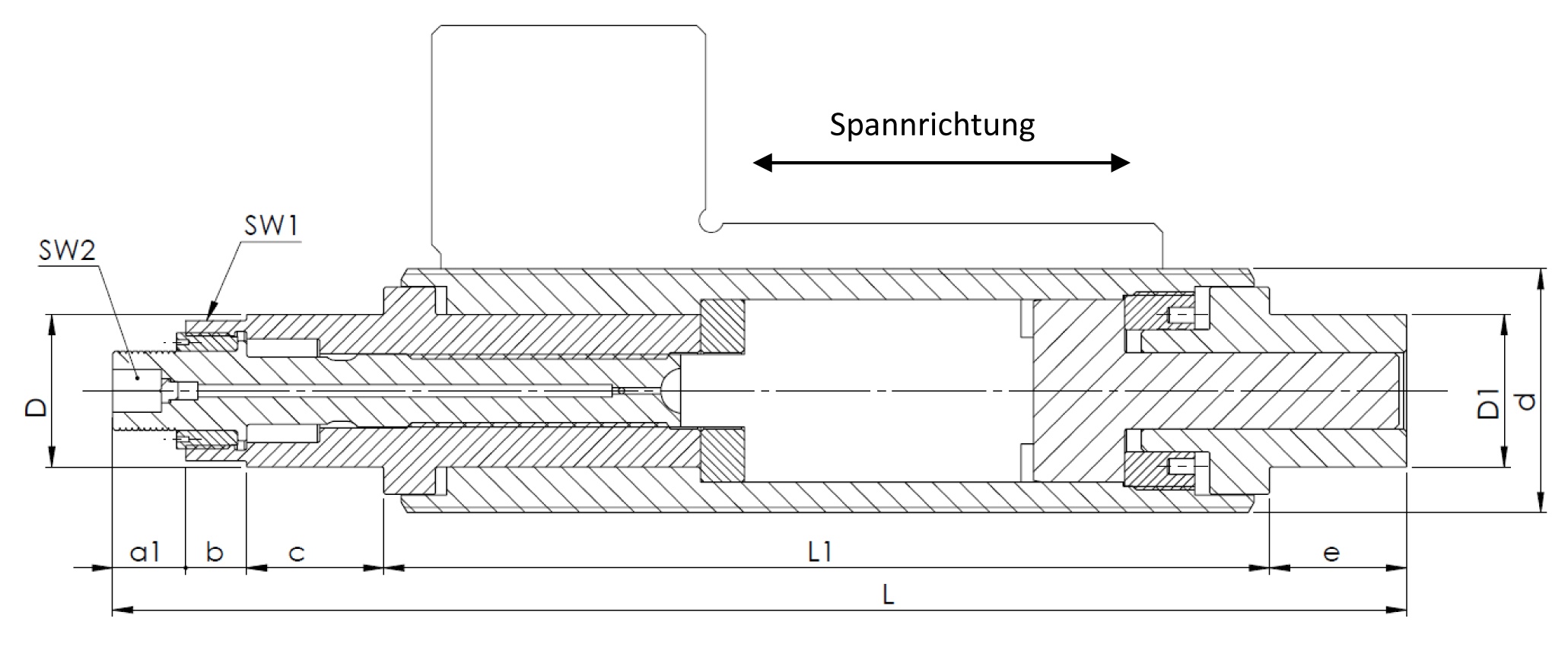

Automatik Spannspindel, TYP OSP-IA
Bei dieser Spannspindel wird das Kniehebelsystem so genutzt, dass die volle Spannkraft in beiden Spannrichtungen wirksam wird.
Bei Innen- und Aussenspannung ändert sich automatisch – durch die entgegengesetzte Belastungsrichtung – der Kraftfluss im Kniehebelsystem, ohne dass eine Umschaltung erforderlich ist.
Diese Spannspindel wird bevorzugt in Planscheiben und KlauenkaÅNsten von Horizontal- und Vertikal-Drehmaschinen eingesetzt, bei denen Innen- und Aussenspannung gefordert wird.
Ausgerüstet mit Kraftverstärker, Typ PI, ist die Spannspindel auch mit dessen Vorteilen ausgestattet:
– leichtere Bedienung
– jede Spannkraft kann erreicht werden
– grösserer Krafthub
– höhere statische Belastbarkeit.
